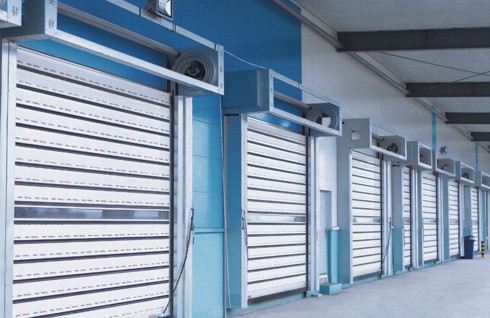

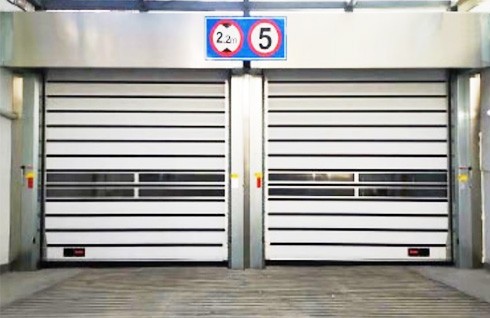

스파이럴도어
-
제품특징

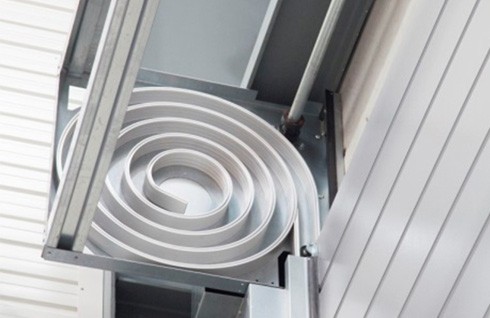

- 힌지로 결합된 패널이 상부 브라켓의 나선형 크랙으로 말려 들어가는 형태로 800mm이내의 공간에 수납이 가능합니다.
- 대부분의 금속류가 압출 알미늄 아노다이징코팅으로 제작되어 부식이 없고 경량으로 구성됩니다.
- 부품들이 거의 소모되지 않으므로 10만회까지는 유지보수가 필요하지 않습니다.
- 체인에 의해 구동되므로 안전하며, 체인 절단 시 원심형 추락방지장치의 작동으로 안전합니다.
- 상부에 남겨진 패널이 하중을 유지하고 있으므로 한번에 추락하지 않습니다.
- 판넬 파손 시, 도어 전체에 영향을 주지 않고 해당 판넬만 보수하면 되므로 보수 기간이 짧고 비용이 저렴합니다.
제품사양
좌/우로 스크롤 하시면 확인이 가능합니다.
사양 | 스파이럴도어 |
---|---|
속도 / 내풍압 | 1.2M / SEC |
패널 두께 | 43mm |
패널 높이 | 180 ~ 230mm |
설치 필요 공간 | 상부 : 600 ~ 800mm 하부 : 600 ~ 800mm |
모터 | 0.75 ~ 1.5KW 서보 모터 |
컨트롤 | 서보 드라이버 내장형 |
비상 개폐방식 | 비상개폐스위치를 작동하여 counterbalance의 힘에 의해 일부 개폐시 상승방향으로 힘을 더 가하여 개폐가능 |
안전장치 | 측면 사진 센서, 하부 무선 공기압센서로 이중안전장치 |
추락 방지 장치 | 별도 장착없이도 구조적으로 추락 위험이 적음(셔터 단열 구조) |
2) 기존 DOOR와의 비교
좌/우로 스크롤 하시면 확인이 가능합니다.
항목 | 밀폐성 | 내풍압 |
---|---|---|
스파이럴도어 | 가이드레일이 이중밀폐형으로 냉,난방 효과가 뛰어남. | 이중구조 가이드레일에 롤러와 윈드락이 밀착된 내풍압 구조로 바람에 강함. 최대 40M / SEC |
스태킹도어 | 가이드레일이 단일 밀폐형이나 냉, 난방 효과는 우수한 편임. | 가이드레일 단순구조에 윈드락을 설치한 구조. |
오버헤드도어 | 각 부위별 SEALING처리가 가능하나 DOOR 작동 시 마찰로 인한 마모로 내구성이 길지 못함. 벌어진 틈새로 인해 에너지 손실이 많음. |
가이드레일 단순구조로 내풍암구에 취약함. 최대 28M / SEC |
![](http://www.jjcompanyjj.com/theme/basic/img/sub2/003/spiral_01.jpg)
![](http://www.jjcompanyjj.com/theme/basic/img/sub2/003/spiral_02.jpg)
![](http://www.jjcompanyjj.com/theme/basic/img/sub2/003/spiral_03.jpg)
2)기존 DOOR와의 비교
좌/우로 스크롤 하시면 확인이 가능합니다.
스파이럴도어 | 스피드도어 | 스태킹도어 | |
---|---|---|---|
실링 |
2중 Track Compression Sealing |
일자 브러쉬 Seal |
일자 브러쉬 Seal |
판넬강도 |
내부 Insulated Foaming Reinforced Internal core |
없음 |
없음 |
안전장치 | 정전 시 수동조작 가능 |
정전 시 수동조작 가능 |
정전 시 수동조작 가능 |
내구성 |
자동 복구 가능, 반영구적 |
사고 시 전면 교체, 습기에 취약 |
사고 시 전면 교체, 습기에 취약 |
구동 |
플라스틱 체인 벨트 |
와이어 드럼 |
와이어 드럼 |
속도 | 초당 1에서 2.5m 가능 |
초당 0.5m 가능 |
초당 0.5m 가능 |
보안 | 잠금 및 방범 가능 |
외부 침입에 취약 |
외부 침입에 취약 |
AS | 부품만 교체 용이 |
부품만 교체 용이 |
스피드도어 철거후 교체 필요 |
장점 | 고속 및 방풍압 셔터 기능 |
중속이며 풍압 및 보안에 취약함 |
저속이며 풍압에 체인 이탈 |
